确保稳定的高精度点胶
漏液防止阀门
TCV-S3・独特的阀门设计，有着优越密封性的防止漏滴阀。
・防止起泡混入，防止溶剂的挥发。
・对从低粘度的粘度的液剂最合适。

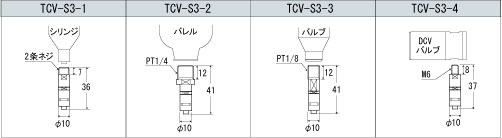

式样
| 品名 | 型号 | 备注 | 接液部材质 |
|---|
| 漏液防止阀门[□KP ruarokkupuragu] | TCV-S3-1-□KP | 供针筒使用 | SUS，含氟树脂，合成珠宝 |
| 漏液防止阀门[□KP R1/4] | TCV-S3-2-□KP | 供桶/胶阀使用 |
| 漏液防止阀门[□KP R1/8] | TCV-S3-3-□KP | 供胶阀使用 |
| 漏液防止阀门[□KP M6] | TCV-S3-4-□KP | 供DCV胶阀使用 |
弹簧圧(液体圧送圧)的种类
使用弹簧圧kPa
(kgf/cm2) | 供针筒使用 | 供桶/胶阀使用 | 供胶阀使用 | 供DCV胶阀使用 |
|---|
| 型号 |
|---|
| 10(0.1) | TCV-S3-1-10KP | TCV-S3-2-10KP | TCV-S3-3-10KP | TCV-S3-4-10KP |
| 20(0.2) | TCV-S3-1-20KP | TCV-S3-2-20KP | TCV-S3-3-20KP | TCV-S3-4-20KP |
| 30(0.3) | TCV-S3-1-30KP | TCV-S3-2-30KP | TCV-S3-3-30KP | TCV-S3-4-30KP |
| 50(0.5) | TCV-S3-1-50KP | TCV-S3-2-50KP | TCV-S3-3-50KP | TCV-S3-4-50KP |
| 70(0.7) | TCV-S3-1-70KP | TCV-S3-2-70KP | TCV-S3-3-70KP | TCV-S3-4-70KP |
| 100(1.0) | TCV-S3-1-100KP | TCV-S3-2-100KP | TCV-S3-3-100KP | TCV-S3-4-100KP |
| 150(1.5) | TCV-S3-1-150KP | TCV-S3-2-150KP | TCV-S3-3-150KP | TCV-S3-4-150KP |
| 200(2.0) | TCV-S3-1-200KP | TCV-S3-2-200KP | TCV-S3-3-200KP | TCV-S3-4-200KP |
| 220(2.2) | TCV-S3-1-220KP | TCV-S3-2-220KP | TCV-S3-3-220KP | TCV-S3-4-220KP |
请根据液输送压力或者漏液的状态指定弹簧。
